Rīgas domes 2010. gada 9. februāra saistošie noteikumi Nr. 54 "Grozījumi Rīgas domes 2008.gada 27.maija saistošajos noteikumos Nr.122 "Rīgas pilsētas teritorijas digitālās topogrāfiskās uzmērīšanas noteikumi"". Publicēts oficiālajā laikrakstā "Latvijas Vēstnesis", 3.03.2010., Nr. 35 https://www.vestnesis.lv/ta/id/205970
Paraksts pārbaudītsNĀKAMAIS Valsts ieņēmumu dienests: Par gada ienākumu deklarācijas iesniegšanu Vēl šajā numurā03.03.2010., Nr. 35 |
PAR DOKUMENTU Izdevējs: Rīgas dome Veids: saistošie noteikumi Numurs: 54 Pieņemts: 09.02.2010. |
Rīgas domes saistošie noteikumi Nr.54
Rīgā 2010.gada 9.februārī (prot. Nr.27, 9.§)
Izdoti saskaņā
ar likuma "Par pašvaldībām"
15.panta pirmās daļas 13. un 14.punktu,
43.panta pirmās daļas 11.punktu un trešo daļu
1. Izdarīt Rīgas domes 2008.gada 27.maija saistošajos noteikumos Nr.122 "Rīgas pilsētas teritorijas digitālās topogrāfiskās uzmērīšanas noteikumi" šādus grozījumus:
1.1. aizstāt 31.punktā tekstu "līdz 31.12.2009." ar tekstu "līdz 31.12.2010.";
1.2. izteikt saistošo noteikumu 2., 3., 4., 5. un 6.pielikumu jaunā redakcijā.
2. Saistošie noteikumi publicējami laikrakstā "Latvijas Vēstnesis" un stājas spēkā nākamajā dienā pēc publicēšanas laikrakstā "Latvijas Vēstnesis", norādot, ka ar saistošo noteikumu pielikumu pilnu tekstu var iepazīties Rīgas pilsētas pašvaldības portālā www.riga.lv un Rīgas domes Pilsētas attīstības departamenta mājas lapā www.rdpad.lv.
3. Rīgas domes Pilsētas attīstības departaments ir atbildīgs par saistošo noteikumu izpildes novērošanu.
Rīgas domes priekšsēdētājs N.Ušakovs
Rīgā 2010.gada 12.februārī

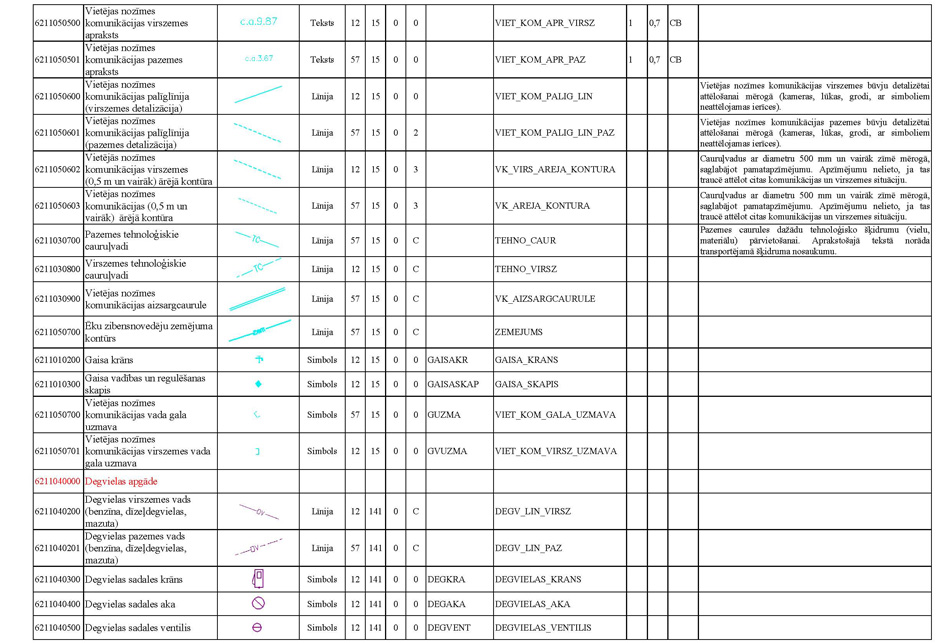

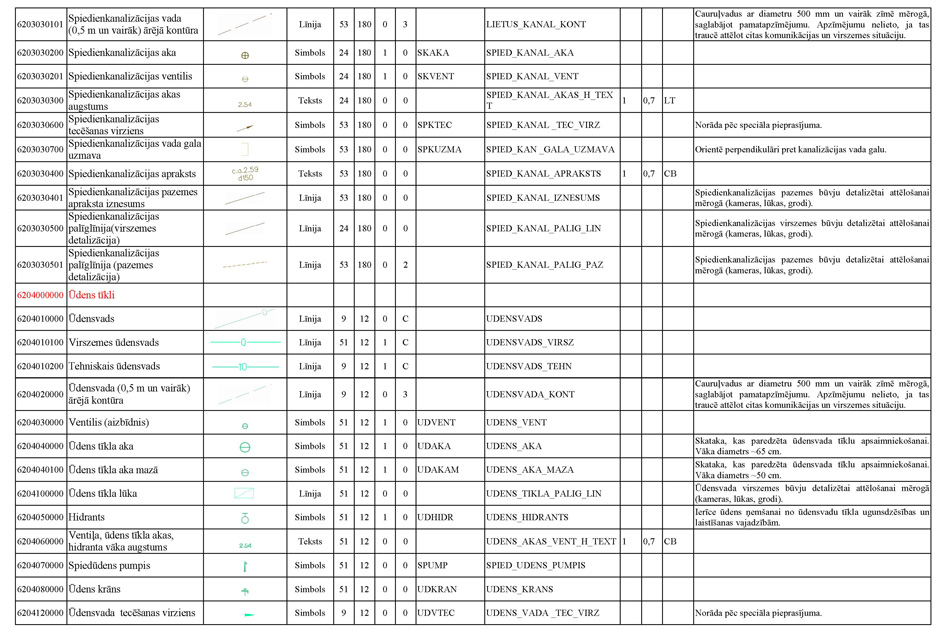

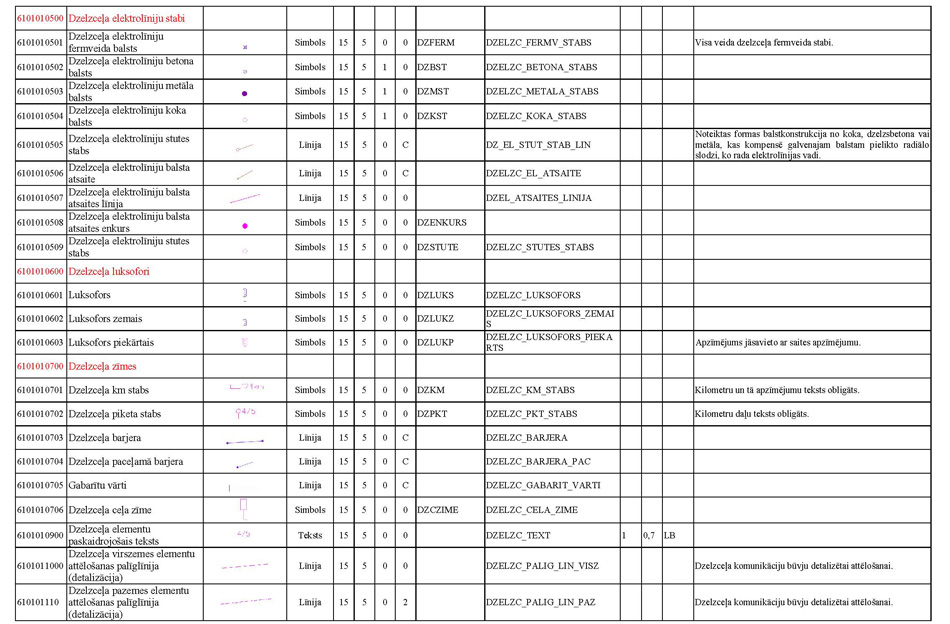

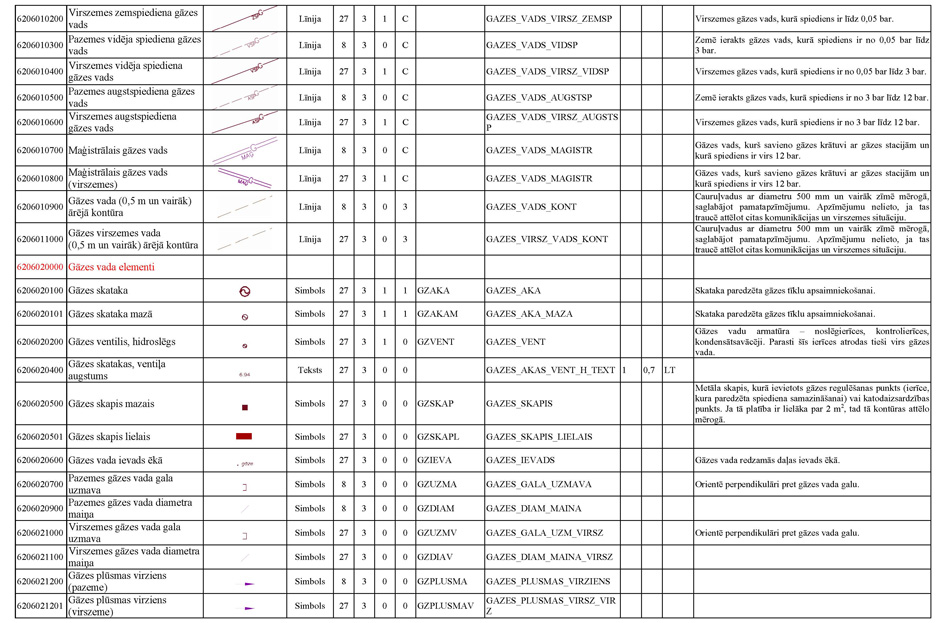

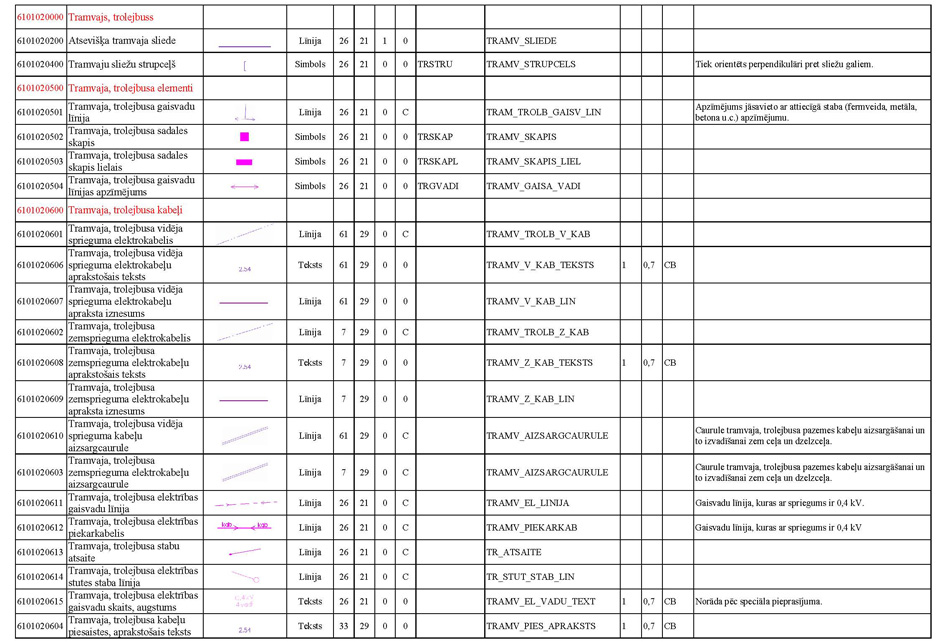

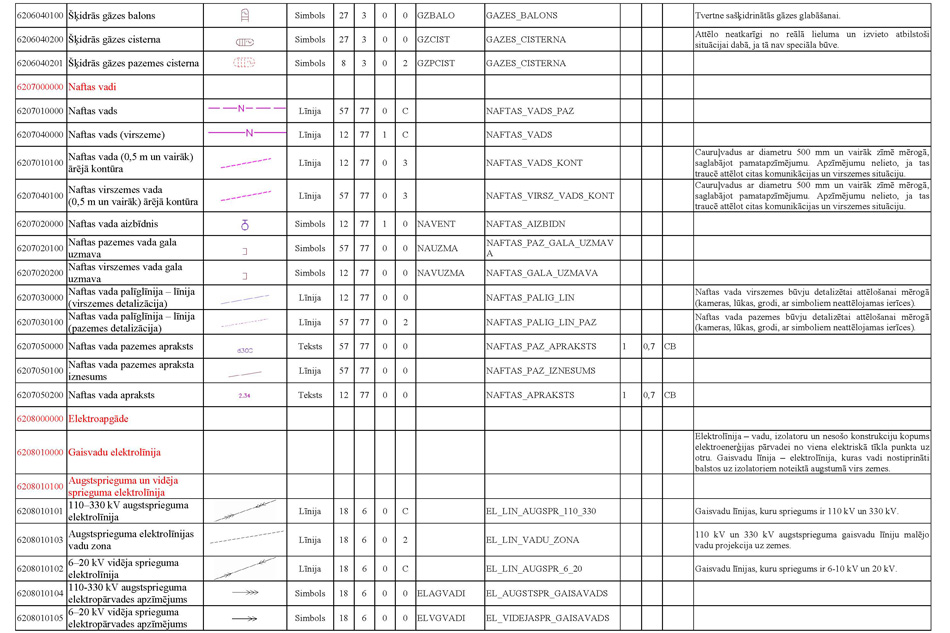

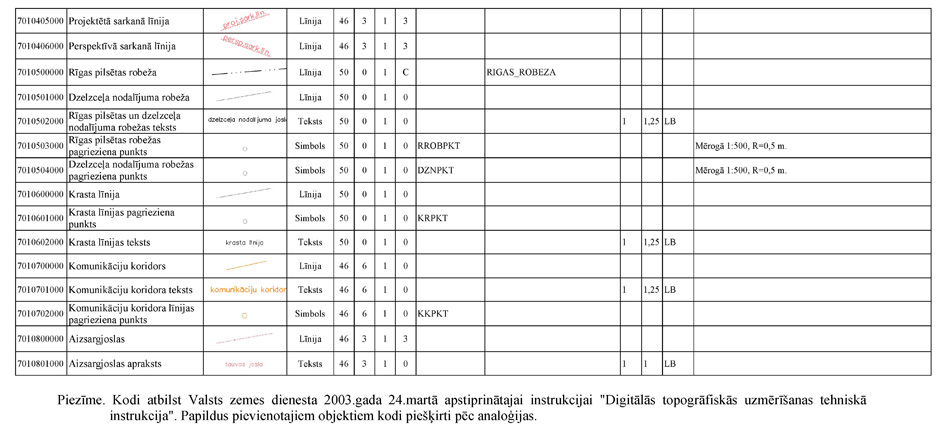

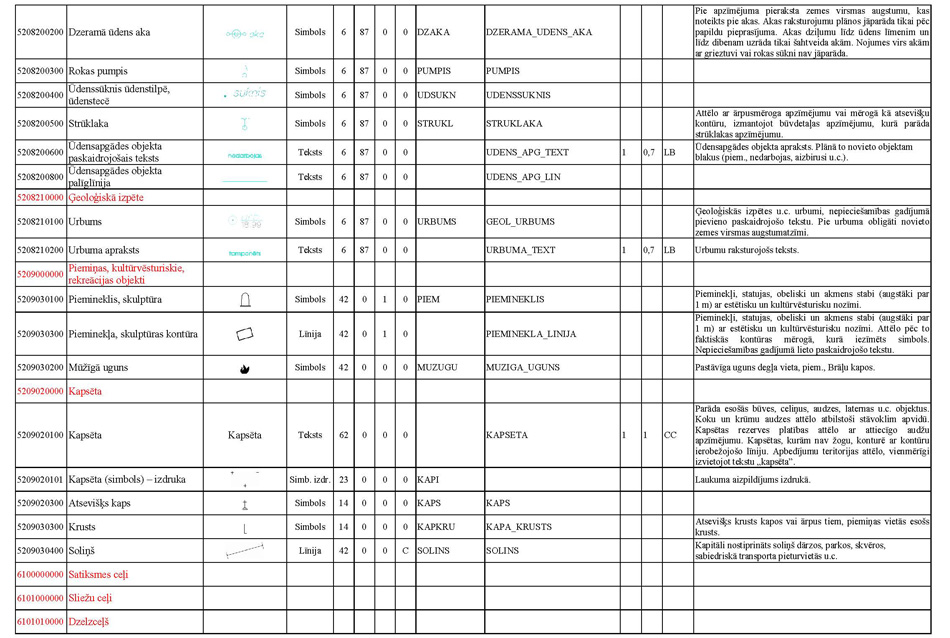

2.pielikums
Rīgas domes 2008.gada 27.maija
saistošajiem noteikumiem Nr.122
(Rīgas domes 2010.gada
9.februāra
saistošo noteikumu Nr.54 redakcijā)
Rīgas domes priekšsēdētājs N.Ušakovs
3.pielikums
Rīgas domes 2008.gada 27.maija
saistošajiem noteikumiem Nr.122
(Rīgas domes 2010.gada
9.februāra
saistošo noteikumu Nr.54 redakcijā)
| Abonenta | ab. |
| Administratīvā ēka | adm. |
| Aizauguši | aizaug. |
| Aizbērta (daļēji vai pilnībā aizbērta skataka) | aizb. |
| Aizlieta (daļēji vai pilnībā aizlieta skataka) | aizl. |
| Aka | aka |
| Akmens | akm. |
| Aramzeme | ar. |
| Artēzisks | art. |
| Asfalta segums | A |
| Astronomisks punkts | astr. |
| Augļu dārzs | a.d. |
| Augstspiediena vads | a.sp.v. |
| Autoosta | aut. |
| Autouzpildes stacija | aut.uzp. |
| Avots | av. |
| Baseins | bas. |
| Betons | bet. |
| Brasls | br. |
| Bruģa segums (kaltais bruģis) | Br |
| Bruģa segums (apaļakmeņu bruģis) | B |
| Būvniecības stadijā | būv.st. |
| Caurules augša | c.a. |
| Cementbruģa segums | cbr. |
| Cementbetona segums | c |
| Cisterna | cist. |
| Cokols | cok. |
| Darbnīca | darbn. |
| Diametrs | d |
| Drenāža | dr. |
| Drupas | drp. |
| Dzelzsbetons | dz.bet. |
| Dzirnavas | dzirn. |
| Dzīvojama | Dz |
| Elektriskā apakšstacija | el.ap-st. |
| Elektrolīnijas pārvade | ELP |
| Ezers | ez. |
| Garāža | gar. |
| Gateris | gat. |
| Gājēju tilts | gāj. |
| Grunts | g |
| Grants segums | gr. |
| Ģeoloģisks urbums | Ģeol. |
| Hidrants | hidr. |
| Hidrometriskais postenis | hidr.post. |
| Hidrometriskais vērums | hidr.vēr. |
| Institūts | inst. |
| Izjaucams | izjauc. |
| Jaukta tipa būve | J |
| Jaunbūve | jaunb. |
| Kabelis | kab. |
| Kabeļu augša | kab.a. |
| Kapliča | kapl. |
| Kamera | kam. |
| Kameras leja [apakša] (piem., siltumtrases) | kam.l. |
| Kanalizācija | k. |
| Kanāls | kan. |
| Kanāla augša (piem., siltumtrases) | kan.a. |
| Kanāla leja [apakša] (piem., siltumtrases) | kan.l. |
| Koka (ugunsnedrošs) | K |
| Kokzāģētava | kokzāģ. |
| Kolektors | kol. |
| Kombināts | komb. |
| Kravas platforma | kr.platf. |
| Ķieģeļu rūpnīca | ķieģ.rūpn. |
| Lapu koki: | |
| - Alksnis | Al |
| - Apse | Ap |
| - Bērzs | Be |
| - Goba | Go |
| - Kastanis | Ka |
| - Kļava | Kl |
| - Lazda (kā koks) | La |
| - Liepa | Li |
| - Osis | Os |
| - Ozols | Oz |
| - Papele | Pa |
| - Pīlādzis | Pi |
| - Skābardis | Sk |
| - Vīksna | Vk |
| - Vītols | Vi |
| Lecektis | lec. |
| Lidosta | lid. |
| Lietusūdens kanalizācijas ievads no ēkas pazemē | LK |
| Māls | m |
| Mālsmilts | m.s. |
| Medicīniskais punkts | med. |
| Meniķis | men. |
| Metāla | met. |
| Meteoroloģiskā stacija | meteo. |
| Mūra (ugunsdrošs) | M |
| Naftas vads | n.v. |
| Nav atrodama (s) | n.atr. |
| Nav atverama (s) | n.atv. |
| Nav pieejama (s) | n.pie. |
| Neapdzīvojama | N |
| Novērošanas tornis | nov. |
| Observatorija | observ. |
| Oļi | O |
| Optiskais(kabelis) | opt. |
| Orientierpunkts | or.p. |
| Pagalms | pag. |
| Pamati | pam. |
| Pazemes | paz. |
| Pārplūdusi (aka) | pārpl. |
| Piestātne | piest. |
| Pikets | pk. |
| Policija | polic. |
| Poliklīnika | polikl. |
| Prožektors | prož. |
| Radiotornis | rad. |
| Rezervuārs | rezerv. |
| Saimniecības ēkas | S |
| Sakņu dārzs | s.d. |
| Sakaru kabelis | sak.kab. |
| Sargstabs | sargst. |
| Signalizācija Centralizācija Bloķēšana (Dzelzceļa vadības kabeļi) |
SCB |
| Signalizācijas kabelis | sign.kab. |
| Siltumnīca | siltumn. |
| Siltumtrase | St. |
| Skatbunkurs | skatb. |
| Skataka | sk.a. |
| Skābbarība | skb. |
| Skola | sk. |
| Slimnīca | Slimn. |
| Smilts | s |
| Smilšmāls | sm |
| Spiedvads | sp |
| Stabs | stb. |
| Stacija | stac. |
| Starmetis | starm. |
| Strauts | str. |
| Tekne | t. |
| Telefona kabelis | tel.kab. |
| Telefona līnija | tel.līn. |
| Televīzija | TV |
| Televīzijas kabelis | TV kab. |
| Tīrums | tīr. |
| Tornis | torn. |
| Tramvajs | tramv. |
| Transformators | tr. |
| Tualete | T |
| Tunelis | tun. |
| Urbums | urb. |
| Ūdens | ūd. |
| Ūdenskritums | ūd.krit. |
| Ūdenstornis | ūd.torn. |
| Ūdens urbums (spice) | ūd.urb. |
| Ūdensvads | Ū |
| Ugunsdzēsības | ug.dzēs. |
| Vads (piem., ELP gaisa vads) | v. |
| Veikals | Veik. |
| Ventilis | Vent. |
| Veterinārais punkts | vet. |
| Viesnīca | Viesn. |
| Zemspiediena vads | z.sp.v. |
| Zem asfalta seguma | z.A |
| Zem cementbetona seguma | z.c. |
| Zem bruģa seguma (kaltais bruģis) | z.Br |
| Zem bruģa seguma (apaļakmeņu bruģis) | z.B |
| Zem cementbruģa seguma | z.cbr. |
| Zem grants seguma | z.gr. |
| Zem grunts seguma | z.g. |
| Zibens novadītājs (110 un 330 kV ELP) | z.n. |
Rīgas domes priekšsēdētājs N.Ušakovs
4.pielikums
Rīgas domes 2008.gada 27.maija
saistošajiem noteikumiem Nr.122
(Rīgas domes 2010.gada
9.februāra
saistošo noteikumu Nr.54 redakcijā)

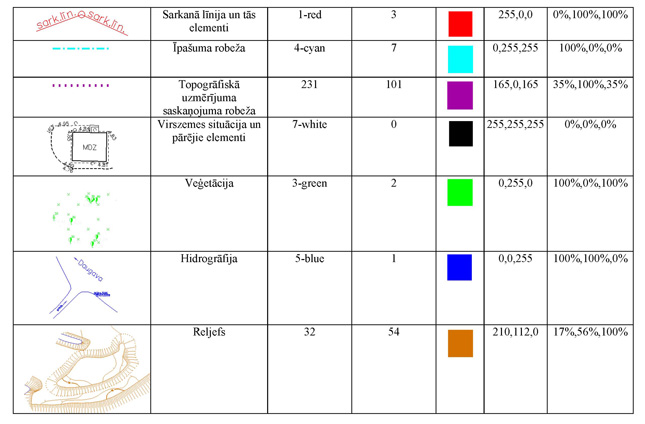

Krāsu standarts uz papīra
Līniju biezuma standarts uz papīra
|
MicroStation līnijas biezums |
AutoCad līnijas biezums |
Papīra izdrukas līnijas biezums (mm) |
|
0 |
0.13 |
0.10 |
|
1 |
0.30 |
0.20 |
|
2 |
0.50 |
0.50 |
Rīgas domes priekšsēdētājs N.Ušakovs
5.pielikums
Rīgas domes 2008.gada 27.maija
saistošajiem noteikumiem Nr.122
(Rīgas domes 2010.gada
9.februāra
saistošo noteikumu Nr.54 redakcijā)
|
Skaits un diametrs (mm) |
Kanāla platums (m) |
|
2xd 40 |
0,8 |
|
2xd 50 |
0,8 |
|
2xd 65 |
0,8 |
|
2xd 80 |
0,8 |
|
2xd 100 |
1,1 |
|
2xd 125 |
1,1 |
|
2xd 150 |
1,1 |
|
2xd 200 |
1,4 |
|
2xd 250 |
1,4–1,7 |
|
2xd 300 |
1,4–1,7 |
|
2xd 350 |
1,4–1,7 |
|
2xd 400 |
2,26 |
|
2xd 450 |
2,26 |
|
2xd 500 |
2,26 |
|
2xd 600 |
2,26–2,96 |
|
2xd 700 |
2,96 |
|
2xd 800 |
3,06 |
2 kl ar d 60=1,66 m
2 kl ar d 90=2,26 m
kl ar d 60, kl ar d 90=1,96 m
2 kl ar d 120=2,86 m
|
Skaits un diametrs a/b (mm) |
Bezkanāla platums (m) |
|
2xd 108/180 |
0,6 |
|
2xd 114/200 |
0,6 |
|
2xd 133/200 |
0,6 |
|
2xd 139/225 |
0,7 |
|
2xd 159/250 |
0,7 |
|
2xd 219/315 |
0,9 |
|
2xd 273/400 |
1,0 |
|
2xd 324/450 |
1,2 |
|
2xd 377/500 |
1,2 |
|
2xd 426/560 |
1,3 |
|
2xd 530/710 |
1,6 |
|
2xd 630/800 |
1,8 |
Aprēķina formula
2xd a/b = bx2 + 200 (lielajiem +250)=platums mm
Saīsinājumi: kl – kanāls; d – diametrs; a – iekšējais diametrs; b – ārējais diametrs.
Bezkanāla siltumtīkliem atkarībā no ražotājfirmas skaitļi nedaudz mainās.
1. Ja bezkanāla siltumtīklu cauruļvadu ārējais diametrs ir 200 mm un mazāks, siltumtīkli tiek attēloti ar divām paralēlām cauruļvadu ass līnijām mērogā, uzrādot siltumtīklu iekšējo un ārējo diametru (piem., 2d108/180) šādi:
2. Ja bezkanāla siltumtīklu cauruļvadu ārējais diametrs ir lielāks par 200 mm, tad siltumtīkli tiek attēloti ar četrām paralēlām līnijām mērogā, no kurām divas atbilst cauruļvadu ass līnijām un divas – siltumtīklu ārējo kontūru līnijām, uzrādot siltumtīklu iekšējo un ārējo diametru (piem., 2d630/800) šādi:
Rīgas domes priekšsēdētājs N.Ušakovs
6.pielikums
Rīgas domes 2008.gada 27.maija
saistošajiem noteikumiem Nr.122
(Rīgas domes 2010.gada
9.februāra
saistošo noteikumu Nr.54 redakcijā)
|
MicroStation līmenis |
AutoCad slāņa nosaukums |
Ietilpstošie elementi |
AutoCad elementu krāsas |
AutoCad slāņa krāsa |
|
1 |
koki | visi koki, to diametri, koku rindas un to apraksts, atsevišķi krūmi, celmi, sausi koki |
3-green |
3-green |
| dzīvžogi, krūmu rindas |
103 |
|||
|
2 |
hidro_objekt |
izobātas, izobātas kritumrādis un teksts, dziļuma atzīmes punkts un teksts, atsevišķi virsūdens un zemūdens akmeņi |
134 |
134 |
|
3 |
hidro_buv |
enkurvieta, knehts, piestātne, laipa, peldoša piestātne, doks, pārceltuve, dambis, aizsargvalnis, mols, viļņlauzis |
132 |
132 |
| nostiprināta krastmala |
174 |
|||
| pāļu kopa ūdenī, ūdens dzirnavas, ģeneratora rats, ūdensteces aizsprostojums, hidrotehnikas paskaidrojošais teksts, slūžas, meniķis, pludmale |
134 |
|
||
|
4 |
ekas_tekst | būves raksturojošais teksts, funkcionālais izmantošanas veids |
7-white |
7-white |
|
5 |
ekas_adr | ēkas adrese, apdzīvotas vietas, viensētas nosaukums |
7-white |
7-white |
|
6 |
uden_urb |
artēziskie urbumi, ūdens urbumi (spices), dzeramā ūdens akas, rokas pumpji, ūdenssūkņi, strūklakas, ūdensapgādes objekta paskaidrojošais teksts |
134 |
134 |
| urbumi un to apraksti, skatrakumi |
134 |
|
||
|
7 |
zemspr |
zemsprieguma kabeļi ar aizsargcaurulēm, materiāli, diametri, elektrokabeļu nozarojuma, gala un savienojuma uzmavas, zemējuma kontūrs, pazemes detalizācija |
54 |
54 |
| dzelzceļa zemsprieguma elektrokabeļi ar aizsargcaurulēm, to materiāli, diametri, elektrokabeļu nozarojuma, gala un savienojuma uzmavas |
10 |
|
||
| luksofora kabeļi ar aizsargcaurulēm, to materiāli, diametri, elektrokabeļu nozarojuma, gala un savienojuma uzmavas |
50 |
|||
| tramvaja zemsprieguma elektrokabeļi ar aizsargcaurulēm, to materiāli, diametri, elektrokabeļu nozarojuma, gala un savienojuma uzmavas |
210 |
|
||
|
8 |
gaze |
zema, vidēja un augsta spiediena un maģistrālie pazemes gāzes vadi, to materiāli, diametri, cauruļu augšas augstumatzīmes, gala uzmavas, pazemes cisternas, palīglīnijas, elektroaizsardzības kabeļi un to apraksts |
1-red |
1-red |
|
9 |
uv | ūdensvadi, materiāli, diametri, uzmavas, augstumatzīmes, palīglīnijas, tecēšanas virziens |
120 |
120 |
|
10 |
kupicas | kupicas |
7-white |
7-white |
|
11 |
lk | lietus un drenāžas kanalizāciju pazemes elementi, materiāli, diametri, teknes, augstumatzīmes, tecēšanas virziens, palīglīnijas, gala uzmava, pazemes aka |
15 |
15 |
| siltumtīklu drenāžkanalizācija, tās materiāli, diametri, tekņu atzīmes |
136 |
|
||
| caurtekas, to materiāli, diametri, teknes augstumatzīmes |
170 |
|
||
|
12 |
kom_viet_virsz |
vietēja rakstura un neatpazīstamu komunikāciju virszemes caurules, to materiāli, diametri, cauruļu augšas augstumatzīmes, nenoteiktas skatakas ar augstumatzīmēm |
130 |
130 |
| nenoteiktu komunikāciju informatīvie stabiņi, hidranti, ventiļi un aizbīdņi ar to augstumatzīmēm |
7-white |
|
||
| naftas virszemes vads, tā materiāli, diametri, gala uzmava |
222 |
|||
| virszemes gaisa, tvaika, pelnu caurules, tehnoloģiskie cauruļvadi ar to materiāliem, diametriem un augstumatzīmēm, palīglīnijas |
130 |
|
||
| virszemes degvielas vadi ar to materiāliem, diametriem un augstumatzīmēm, palīglīnijas, degvielas sadales krāna simboli un akas |
225 |
|
||
|
13 |
plansete | planšetu robežas |
1-red |
1-red |
|
14 |
stabi |
vēja ģeneratora, vējdzirnavu, sakaru antenas masta, lokatora, meteoposteņa, zibensnovedēja simboli, atsevišķs kaps, krusts, soliņš |
7-white |
7-white |
| afišu staba, visu materiālu stabu, fermu, metāla cauruļu un karogmastu simboli, balstu - stabu savienojošā līnija, saites, atsaites, pulkstenis |
7-white |
|
||
|
15 |
dzelzcels | šaursliežu un standarta dzelzceļš, atsevišķas sliedes |
204 |
204 |
| dzelzceļa elektrolīnija, tās saites, atsaites, teksts |
12 |
|
||
| dzelzceļa elektrības transformatora skapis un sadales skapis |
10 |
|
||
| dzelzceļa pārmijas un strupceļi, visa veida stabi, dzelzceļa luksofori, km un piketu stabi, barjeras, rupors |
6 |
|
||
| gabarītu vārti, dzelzceļa elementu paskaidrojošais teksts, palīglīnijas |
6 |
|
||
| dzelzceļa sakaru skapis |
80 |
|
||
|
16 |
celazim |
ceļa zīmes, km stabi, signālstabiņi un piketstabiņi, norādes, reklāmas, transporta pieturzīmes, aprakstošais teksts, palīglīnijas |
2-yellow |
2-yellow |
| luksofori |
50 |
|
||
| bākas, bojas, krasta navigācijas zīmes |
132 |
|
||
|
17 |
tel_kab |
telefonsakaru kabeļi, to aizsargcaurules, markas, diametri, augstumatzīmes, sakaru kabeļu nozarojuma, gala un savienojošās uzmavas |
5 |
5 |
| gāzes sakaru kabelis un tā apraksts, uzmavas |
1 |
|||
| optiskie kabeļi, to aizsargcaurules, markas, diametri, augstumatzīmes, kabeļu nozarojuma, gala un savienojošās uzmavas |
131 |
|||
| augstsprieguma un vidēja sprieguma elektrotīklu sakaru kabeļi |
60 |
|||
| dzelzceļa sakaru kabelis un tā apraksts, uzmavas |
80 |
|
||
| televīzijas, interneta, signalizācijas pazemes kabeļi, to aizsargcaurules, markas, diametri, augstumatzīmes |
9 |
|
||
|
18 |
elektro_virsz |
110-330kV augstsprieguma, 6-20kV vidēja sprieguma un zemsprieguma elektrolīnijas, visa veida elektrobalstu simboli, A, V, trīskāju un |
30 |
|
| četrkāju tipa balstu savienojuma līnija, elektrolīniju stutes stabi un balstu atsaites, elektropiekarkabeļi, vadu skaits |
30 |
|
||
| elektrokabeļu skataka ar augstumatzīmi, sadales skapji, cilpkastes, transformatora apakšstacijas un punkti, to nosaukumi un numuri |
54 |
|
||
| zemsprieguma kabeļu ievadi ēkās (uzskaites sadales skapji), virszemes detalizācija |
54 |
|
||
| augstsprieguma un vidēja sprieguma ievadi ēkās, virszemes detalizācija |
60 |
|
||
|
19 |
geodezija |
visa veida ģeodēziskie punkti un to numuri, augstumatzīmes, hidrogrāfijas postenis |
2-yellow |
2-yellow |
|
20 |
slt | siltumtrases pazemes elementi, to materiāli, diametri, augstumatzīmes, siltumtrašu pazemes kanāli, kameras, uzmavas, apraksts |
136 |
136 |
| siltumsūkņu vadi un apraksts |
143 |
|
||
|
21 |
ter_kontur | veģetāciju un teritoriju ar dabisku segumu kontūru ierobežojoša līnija |
7-white |
7-white |
| stiga |
3 |
|
||
|
23 |
ter_simb | krāces, sēklis, akmens grupa virs ūdens, ūdensaugi |
134 |
72 |
| smiltājs, akmeņaina grunts, izrakņāta vieta |
16 |
|
||
| krūmājs |
103 |
|
||
| pārejami un nepārejami purvi, pārpurvojusies vieta |
84 |
|
||
| pļava, meldrājs, niedrājs, sūneklis, ganības, atmata, zāliens, augļu un ogu dārzi, tehnisko kultūraugu plantācijas, atsevišķs pļavas simbols, atsevišķs zāliena simbols |
82 |
|
||
| mežs, jaunaudze, rets mežs, vējgāze, izdegums, izcirtums, mežu raksturojumi, krūmājs |
82 |
|
||
| kapsēta |
7-white |
|
||
|
24 |
spk_virsz | spiediena kanalizācijas skataku vāki ar augstumatzīmēm, virszemes detalizācija |
66 |
66 |
|
25 |
rob_topo | topogrāfisko uzmērījumu robežas, teksts |
215 |
215 |
|
26 |
tram_trol | tramvaju un trolejbusu virszemes komunikācijas un to elementi (stabi, luksofori ) |
200 |
200 |
| tramvaju sliedes un pazemes komunikāciju virszemes daļas |
210 |
|||
|
27 |
gaze_virsz |
zema, vidēja, augsta spiediena un virszemes gāzes vadi, to materiāli, diametri, augstumatzīmes, gāzes skatakas, ventiļi un to augstumatzīmes, virszemes detalizācija |
|
1-red |
| hidroslēgi ar augstumatzīmēm, gāzes skapji (skaitītāji), gāzes vada ieejas ēkās, palīglīnijas, šķidrās gāzes balonu un cisternu simboli |
1-red |
|
||
|
29 |
rob_kad_nr | īpašuma robežas, kadastra Nr. |
4-cyan |
4-cyan |
|
30 |
kortikls | koordinātu tīkla krusti, koordinātu pieraksts |
7-white |
7-white |
|
31 |
nogazes | dabīgas nogāzes, kraujas, gravas, bedres |
32 |
32 |
|
32 |
reljefs | horizontāles, kritumrādis (bergštrihs), horizontāles teksts |
32 |
32 |
|
33 |
piesaistes | visa veida piesaistes |
atbilstoši komunikāciju krāsai |
|
|
34 |
paz_buv | pazemes būves, tuneļi, |
12 |
12 |
|
35 |
zogi | visa veida žogi, atsevišķas žogu detaļas mērogā, žoga stabi, vārtu līnijas, barjeras |
41 |
41 |
|
36 |
udens | pastāvīgas un nepastāvīgas krastu līnijas, avoti, hidrogrāfijas teksti un nosaukumi, tecēšanas virzieni, ūdenslīmeņa atzīmes vieta |
170 |
170 |
| hidro_buv | ūdens rezervuāri, nosēdbaseini |
176 |
|
|
| grāvis, grāvja teksts |
172 |
|
||
|
37 |
celi | visa veida segumi, visas ielu un ceļu malas un atdalošās kontūras |
212 |
212 |
|
38 |
sk_virsz | saimnieciskās kanalizācijas skatakas un to augstumatzīmes, virszemes detalizācija |
44 |
44 |
|
39 |
paligbuv | palīgbūves, pagaidbūves (siltumnīcas, metāla garāžas, kioski, šķūņi) |
252 |
252 |
|
40 |
ekas | kapitālu ēku kontūras |
7-white |
7-white |
|
41 |
betoni | nostiprinātas nogāzes, vertikālas un slīpas visa veida atbalstsienas (koka, dzelzsbetona, mūra) |
7-white |
7-white |
| atsevišķi akmeņi, akmeņu krāvumi, akmeņu grēda, dabas piemineklis, mikroformu teksts |
7-white |
|
||
| alas, klintis |
32 |
|
||
| kapitālas un vieglas konstrukcijas tilti, pontontilti, aprakstošais teksts, palīglīnijas |
14 |
|
||
|
42 |
buvdet |
drupas, cokola un grīdas atzīmes (simbols un augstums), būvdetaļas, visu materiālu margas, brandmūris, aizsargapmale un tās teksts , virziens uz leju |
145 |
145 |
| tornis, dūmeņa kontūra un simbols, tvertnes kontūra un simbols, pieminekļu, skulptūru, mūžīgās uguns simboli un līnija, soliņš, tvertnes |
7 |
|
||
| caurbrauktuves, ēku stāvu skaitu atdalošās līnijas |
253 |
|
||
| pārkares, balkoni, nojumes un galerijas starp divām ēkām |
254 |
|
||
| celtnis, celtņa sliedes, telfers |
242 |
|
||
|
43 |
tel_kan |
telefona kabeļu kanalizācija, tās materiāli, diametri, augstumatzīmes, kanālu izvietojuma telefona kanalizācijā simboli, palīglīnijas |
5 |
5 |
| dzelzceļa sakaru kanalizācija, tās apraksts un elementi |
80 |
|
||
| optisko kabeļu kanalizācija, tās materiāli, diametri, augstumatzīmes, kanālu izvietojuma telefona kanalizācijā simboli, palīglīnijas |
131 |
|
||
| augstsprieguma elektrolīniju sakaru kanalizācija un tās apraksts |
60 |
|
||
| televīzijas, signalizācijas, interneta un radiotranslācijas kanalizācija, tās apraksts un elementi |
9 |
|
||
|
44 |
apgaism_virsz |
dekoratīvās lampas, visa veida apgaismes stabi, starmeši, apgaismes sadales skapji, dekoratīvās lampas, apgaismes stabi, starmeši, visa veida apgaismes balsti, piekaru lampas un citi apgaismes elementi, apgaismes elektrolīnija, piekarkabelis un to apraksts |
230 |
230 |
|
45 |
apgaism | apgaismes kabeļi, to aizsargcaurules, materiāli, diametri, augstumatzīmes, palīglīnijas, nozarojuma, gala un savienojošās uzmavas |
230 |
230 |
|
46 |
aizsargjoslas | ielu sarkanās līnijas, servitūti, apgrūtinājumi, teksts |
1 |
1 |
| komunikāciju koridora līnija un pagrieziena punkts, apraksts |
30 |
30 |
||
|
47 |
sk |
saimnieciskās (arī rūpnieciskās) kanalizācijas pazemes elementi, to materiāli, diametri, tekņu un dibena atzīmes, tecēšanas virzieni, palīglīnijas, uzmavas |
44 |
44 |
|
48 |
lk_virsz |
lietus un drenāžas kanalizāciju skatakas, visa veida lietus restes un to augstumatzīmes, virszemes detalizācija, palīglīnijas |
15 |
15 |
| renes |
15 |
|
||
| siltumtīklu drenāžkanalizācijas skataka ar augstumatzīmi |
136 |
|
||
|
49 |
sakari_virsz |
visu materiālu telefonlīniju balsti, stutes un atsaites |
102 |
5 |
| taksofona kabīnes, taksofoni, sakaru kanalizācijas aku vāki un to augstumatzīmes |
5 |
|||
| visa veida sakaru sadales skapji un kastes, kabeļa ievada redzamā daļa |
5 |
|
||
| telefona signāla atjaunotāja simbols |
5 |
|
||
| optisko kabeļu kanalizācijas aku vāki un to augstumatzīmes, palīglīnijas |
131 |
|
||
| augstsprieguma elektrolīniju sakaru kanalizācijas aku vāki un to augstumatzīmes, palīglīnijas |
60 |
|
||
| dzelzceļa sakaru kanalizācija, tās apraksts un elementi |
80 |
|
||
| gaisvadu telefona līnija (piekarkabelis) un tās apraksts |
102 |
|
||
| gaisvadu televīzijas, interneta, signalizācijas līnijas, kanalizācijas aku vāki un to augstumatzīmes, palīglīnijas |
9 |
|
||
|
50 |
dz_pilset_rob | Rīgas pilsētas un dzelzceļa nodalījuma robeža un krasta līnijas, to pagrieziena punkti, apraksts |
7-white |
7-white |
|
51 |
uv_virsz | ūdensvada hidranti, aku vāki ar augstumatzīmēm, spiedūdens pumpji, ūdens krāni |
120 |
120 |
|
53 |
spk | spiedienkanalizācijas pazemes elementi, to materiāli, diametri, augstumatzīmes |
66 |
66 |
|
54 |
punkti | uzmērītā punkta piketa Nr. |
jebkura |
7 |
|
55 |
kodi | lauka kods |
jebkura |
7 |
|
56 |
ielu_nos | ielas nosaukums |
7-white |
7-white |
|
57 |
kom_viet | naftas pazemes vads, tā materiāli, diametri, gala uzmava |
222 |
130 |
| pazemes gaisa, tvaika, pelnu caurules, tehnoloģiskie cauruļvadi, to materiāli, diametri, palīglīnijas, gala uzmavas |
130 |
|
||
| zibensnovedēja zemējuma kontūrs un tā aprakstošais teksts |
130 |
|
||
| vietēja rakstura un neatpazīstamas pazemes komunikācijas, to materiāli, diametri, kameru, komunikāciju kontūras |
130 |
|
||
| pazemes degvielas vadi, to materiāli, diametri, palīglīnijas, uzmavas |
225 |
|
||
|
58 |
Augstumi | augstumatzīmes punkts un teksts |
7-white |
7-white |
|
59 |
sl_paligl | sarkanās līnijas palīglīnijas un teksts (platums) |
1-red |
1-red |
|
60 |
slt_virsz | siltumtrases virszemes elementi, to materiāli, diametri, augstumatzīmes |
136 |
136 |
| siltumsūkņu urbums |
143 |
|
||
|
61 |
augstspr |
augstsprieguma un vidēja sprieguma kabeļi, to aizsargcaurules, materiāli, diametri, augstumatzīmes, uzmavas, virszemes detalizācija |
60 |
60 |
| dzelzceļa vidēja sprieguma elektrokabelis, tā apraksts un elementi, uzmavas |
10 |
|
||
| tramvaja un trolejbusa vidēja sprieguma elektrokabelis, tā apraksts un elementi, uzmavas |
210 |
|
||
|
62 |
ter_tekst | krāces, sēklis |
134 |
82 |
| smiltājs, akmeņaina grunts |
16 |
|
||
| mežs, jaunaudze, rets mežs, vējgāze, izdegums, izcirtums, mežu raksturojumi |
82 |
|
||
| pārejami un nepārejami purvi, pārpurvojusies vieta |
84 |
|
||
| krūmi |
103 |
|
||
| pļava, meldrājs, niedrājs, sūneklis, tīrums, ganības, atmata, zāliens, mazdārziņi, augļu, ogu, sakņu dārzi, kokaudzētavas un tehnisko kultūru plantācijas |
82 |
|
||
| kapsēta |
7-white |
|
||
| kūdras ieguves vieta, izrakņāta vieta, izgāztuve, noteikta materiāla uzbērums, krautne (ogles, kūdra, celmi, akmeņi) |
16 |
|
||
| akmeņu grupa virs ūdens, ūdensaugi, pludmales apzīmējuma simbols |
134 |
|||
|
63 |
ramis | topogrāfiskā plāna rāmis un aprakstošā informācija |
7-white |
7-white |
| logotips |
jebkura |
MicroStation programmatūras līniju biezuma atbilstība AutoCad programmatūras līniju biezumam
|
MicroStation līnijas biezums |
AutoCad līnijas biezums |
|
0 |
0.13 |
|
1 |
0.30 |
|
2 |
0.50 |
MicroStation programmatūras fonta nosaukuma atbilstība AutoCad programmatūras fonta nosaukumam
|
MicroStation fonta nosaukums |
AutoCad fonta nosaukums |
|
1 |
Romlatsw |
|
2 |
Romlatcw (adrese) |
|
71 |
Romlatsw (kad. Nr.) |
MicroStation programmatūras krāsu nosaukuma atbilstība AutoCad programmatūras krāsu nosaukumam
|
Krāsu paletes |
|
|
MicroStation |
AutoCad |
|
0 |
7 |
|
1 |
5 |
|
2 |
3 |
|
3 |
1 |
|
4 |
2 |
|
5 |
6 |
|
6 |
30 |
|
7 |
4 |
|
9 |
9 |
|
10 |
230 |
|
11 |
60 |
|
12 |
120 |
|
13 |
204 |
|
15 |
130 |
|
16 |
250 |
|
17 |
170 |
|
18 |
103 |
|
20 |
50 |
|
21 |
200 |
|
22 |
20 |
|
23 |
131 |
|
26 |
80 |
|
27 |
10 |
|
29 |
210 |
|
32 |
252 |
|
33 |
172 |
|
34 |
82 |
|
36 |
41 |
|
43 |
14 |
|
47 |
132 |
|
48 |
253 |
|
53 |
212 |
|
54 |
32 |
|
64 |
254 |
|
68 |
95 |
|
71 |
136 |
|
75 |
242 |
|
77 |
222 |
|
79 |
143 |
|
82 |
102 |
|
83 |
12 |
|
87 |
134 |
|
91 |
24 |
|
94 |
44 |
|
98 |
84 |
|
101 |
215 |
|
111 |
145 |
|
118 |
15 |
|
129 |
174 |
|
132 |
54 |
|
141 |
225 |
|
145 |
176 |
|
147 |
16 |
|
180 |
66 |
Rīgas domes priekšsēdētājs N.Ušakovs
